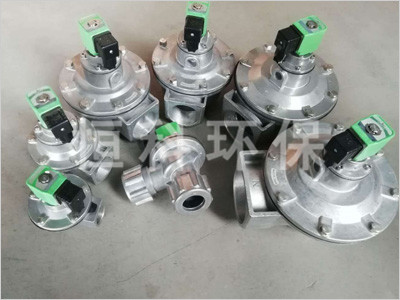

电磁脉冲阀

电磁脉冲阀

座机:0317-8349627
邮箱:czhkhb@163.com

电磁脉冲阀指受电磁或气动等先导阀的控制,能在瞬间启闭高压气源产生脉冲的膜片阀.......
咨询热线:13363175007
产品介绍

电磁脉冲阀指受电磁或气动等先导阀的控制,能在瞬间启闭高压气源产生脉冲的膜片阀。

电磁脉冲阀:指将电磁阀、先导阀与脉冲阀组合在一起,直接受电信号控制的膜片阀。

电磁脉冲阀的作用:

就是控制油路中油压的大小。一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态。

按阀进的角度及进气口的形式可分为三种:

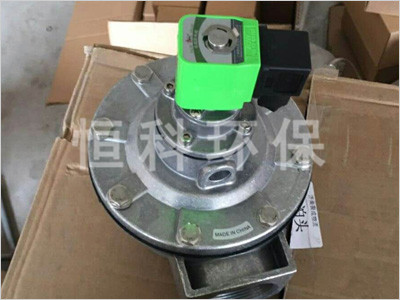

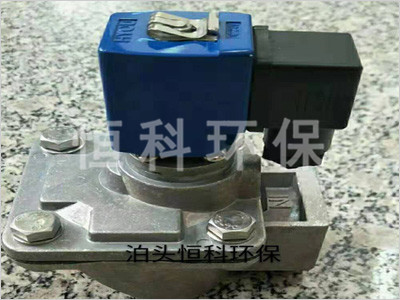

a) 直角式电磁脉冲阀:阀体进成直角,直接受电信号控制的膜片阀;

b) 直通式电磁脉冲阀:阀体进成180度,直接受电信号控制的膜片阀;

c) 淹没式电磁脉冲阀:阀体进气口淹没在气包内,直接受电信号控制的膜片阀。

除了常规三种电磁阀外还有一种旋喷吹用大口径超低压电磁脉冲阀。

技术要求:

1、产品的工作压力为0.1MPa~0.7MPa,介质为经过除油、除水处理的空气。

2、在产品标称气源压力状态下,电磁阀的工作电压为额定电压的85%时,电磁脉冲阀的开启响应时间应小于0.03s。

3、工作气源压力为0.1MPa时,即可使脉冲阀关闭。

4、产品应能承受0.8MPa的气源压力。

5、在规定的环境条件下,电磁线圈对外壳的绝缘电阻应大于1MΩ。

6、在室温为 5度~35度,相对湿度不超过85%的条件下,电磁线圈对外壳能承受50Hz、250V的电压,历时1min无击穿现象。

7、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。

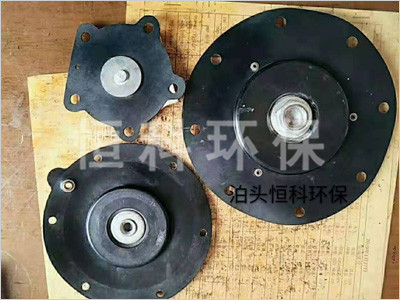

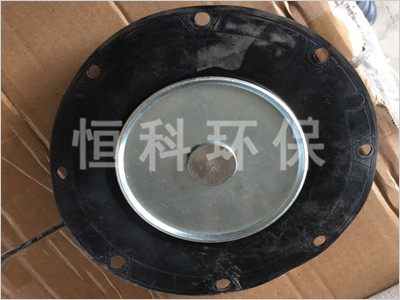

8、在正常使用条件下,膜片累计使用寿命应大于80万次。

9、阀的外表无明显涂层剥落、划痕、毛刺等损伤。

10、旋喷吹用大口径超低压电磁脉冲阀供气压小于0.1Mpa,使用压缩空气,不受管网同时用气的影响,运行稳定、可靠。(0.05~0.1Mpa)

工作原理

膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输,电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀,电磁脉冲阀又处于“关闭”状态。









安装方法

使用前注意检查元件是否在运输过程中损坏。

安装前应先通气清理供气管道内杂物.安装时注意气体流动方向及接管是否正确。

在安装时所有的O型密封圈都要涂上合适的润滑剂。

电磁脉冲阀线圈上共有三个插脚,并配有专用插头,其中一个有" "符号的为接地插脚,用户可根据需要决定是否接地。(一般情况下,电压小于36V时可不接地,大于36V时就应接地。)另二个为线圈电源插脚,分别与脉冲喷吹控制仪对应顺序的端子和阀用公共线的端子相连接。注意电压是否符合要求。

除尘器分气箱(包括接管)由用户自定,分气箱容量应满足提供电磁脉冲阀工作稳定的气源,分气箱内壁应清洁无铁锈等杂物,分气箱无泄漏,并符合有关安全的各项要求。

该阀与气包及喷吹连接管的密封件适用温度为-10℃~70℃。如需高温密封件,请订购时另行注明。
